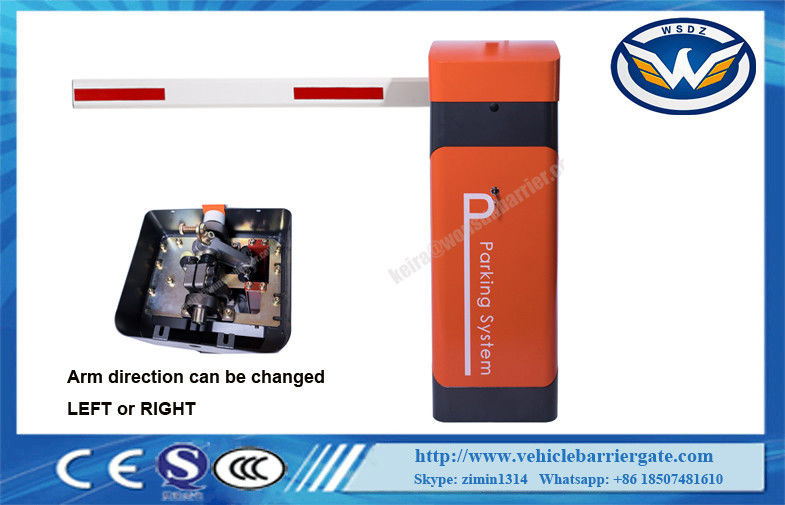

asta di 6m 5 milione motori senza spazzola di CC del portone delle barriere del parcheggio di MTBF per il sistema del controllo di accesso

Asta di massimo 6m 5 milione motori senza spazzola di CC del portone delle barriere del parcheggio di MTBF per il sistema del controllo di accesso

Caratteristiche

Parametri tecnici

1 temperatura di lavoro (motore): -35℃~+85℃

Tensione nominale 2: DC24V

3 velocità di marcia: 1.5s-8s

Corrente nominale 4: 8.58A

Potere stimato 5: 140W

6 velocità a vuoto: 1850rpm

7 velocità stimate: 1400rpm

8 potenza di uscita: 56.8N.m

Umidità relativa 9: ≤90%

10 distanze telecomandate: ≤100M (nel posto aperto)

11 grado del IP: IP44

12 lunghezze massime del braccio: 6M

Installazione elettrica, schema elettrico

1 tutti i collegamenti elettrici è fatto prima della consegna e prego non la cambia a caso. La necessità

è collegare il collegamento di potere e di messa a terra di AC220V.

Connettore del semaforo 2: può collegare il potere non non più di 40W.

Da un connettore colpito da una di 3 cellule fotoelettriche infrarosse: colleghi il segnale di commutatore per l'uscita del ricevitore.

4 connettori del rivelatore del ciclo: sostiene sia esternamente che internamente rivelatore del ciclo (soltanto un modo può essere scelto).

Se esterno il tipo è selezionato, per collegare appena il segnale di commutatore per l'uscita del rivelatore del ciclo.

Se il tipo interno è selezionato, debba collegare il segnale del cavo all'interfaccia del cavo del rivelatore del veicolo.

5 connettori di parcheggio del sistema dell'automobile: colleghi il segnale di commutatore del sistema a questo connettore, quindi può controllare l'operazione del portone della barriera.

Segnale di commutatore di limite 6 di up/down: con COM dell'uscita, NO, NC, che controlla lo stato del portone della barriera.

Connettore 7 RS485: dopo scelto il modulo di opzioni RS485, può dirigere il max 15 pezzi di portoni della barriera dal software del PC.
