Dettagli del prodotto
Luogo di origine: La Cina
Marca: WONSUN
Certificazione: CE
Numero di modello: DZ-220B cancello carrabile barriera
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1pc
Prezzo: Negoziabile
Imballaggi particolari: cancello barriera per veicoli Imballato prima in pluriball e poi rinforzato con cartone per l'im
Tempi di consegna: 3-7 giorni lavorativi dopo aver ricevuto il pagamento
Termini di pagamento: T/T, Western Union, Money Gram, Assicurazione commerciale di , Paypal ecc.,
Capacità di alimentazione: 1000 set/mese
Determinare metodo: |
motore a corrente continua senza spazzole |
Nome: |
WONSUN 2.5sec 3m Fast DC Brushless Barrier Gate Cancelli a barriera per vialetto con batteria di bac |
RS485: |
Sì |
Velocità stimata: |
1400 giri/min |
CE: |
Sì |
Velocità: |
la velocità può essere regolata da 2,5 s a 8 s |
Determinare metodo: |
motore a corrente continua senza spazzole |
Nome: |
WONSUN 2.5sec 3m Fast DC Brushless Barrier Gate Cancelli a barriera per vialetto con batteria di bac |
RS485: |
Sì |
Velocità stimata: |
1400 giri/min |
CE: |
Sì |
Velocità: |
la velocità può essere regolata da 2,5 s a 8 s |

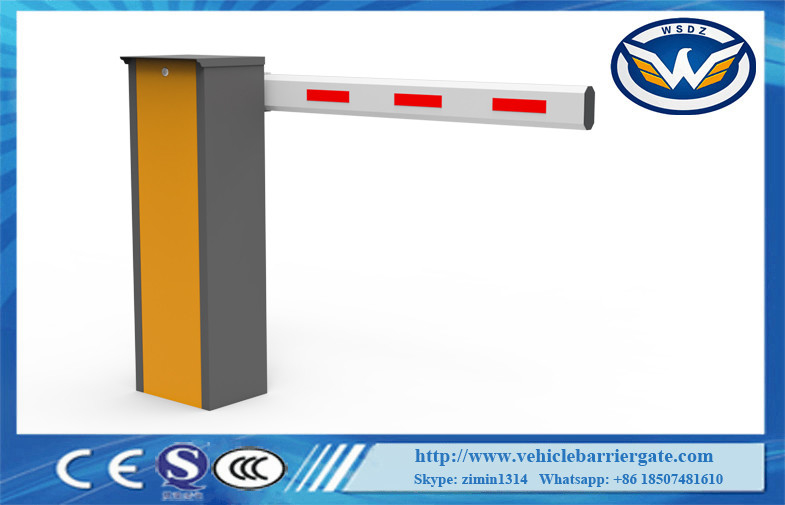

Portoni di sostegno della barriera della strada privata della batteria del portone senza spazzola della barriera di CC di WONSUN 2.5sec/3m
1. Parametri tecnici
1 temperatura di lavoro (motore): -30℃~+70℃
Tensione nominale 2: DC24V
3 velocità di marcia: 2.5s-8s
Corrente nominale 4: 9.5A
Potere stimato 5: 150W
6 velocità a vuoto: 1850rpm
7 velocità stimate: 1400rpm
2. Funzione
| 1 la velocità di marcia può essere regolato da 2.5s a 8s |
| Il braccio 2 può essere scambiato rapidamente. |
| 3 aperto il portone della barriera dalla ruota del motore una volta spento, risistemato automaticamente dopo potere sopra |
| 4 la struttura curva del movimento di collegamento della pedivella tre, l'operazione è stabile |
| Un controllo telecomandato di 5 radio aperto/fine |
| 6 funzione inversa automatica (forza regolabile) |
| Un connettore infrarosso di 7 cellule fotoelettriche è disponibile |
| Il connettore del rivelatore di 8 cicli è disponibile. |
| 9 Ben-integrati con l'attrezzatura di sistema di parcheggio dell'automobile, con controllo di cavo (deve essere il segnale di commutatore) |
| Connettore 10 per il semaforo (AC220V, potere più di meno di 40W) |
| Tipo del braccio | Lunghezza del braccio (L) | Tempi di operazione | Altezza fra il braccio e la terra (m) |
| Braccio diritto | 6m≥L>5m | 5S | H=0.83m, altezza del centro del braccio dal livello del suolo |
| 5m≥L≥4.5m | 4S | ||
| 4.5m>L≥3m | 3S | ||
| braccio 90°folding | L≤5m | 5S | |
| braccio 180°folding | L≤5m | 5S | |
| Un braccio di due recinti | 5m≥L≥4m | 6S | H=0.9m, altezza del centro del braccio dal livello del suolo |
| 4m>L≥3m | 3S | ||
| Un braccio di tre recinti | 5m≥L≥4m | 6S | H=1.5m, altezza del centro del braccio dal livello del suolo |
adeguamento dell'equilibrio del braccio 4.Barrier
1, prego controlla e conferma lo stato del braccio nell'orizzonte e nella posizione verticale, quindi stringe la vite di 2pcs M12.
2, secondo stato dell'equilibrio del braccio, ripetizione che regola il livello della molla di tenuta di M8*140MM, si assicurano
il braccio aperto e vicino in stalla.
3, per il portone della barriera con le doppie molle, regolano prego simultaneamente le due molle.
4, se il braccio aperto e la scossa vicina troppo, controllano prego sotto l'immagine. Il braccio aperto che scuote molto significa la molla
è troppo stretto, liberamente un poco. Il braccio vicino che scuote troppo significa che la molla anche perde, si ripete per stringere una piccola molla.
5.Electrical installazione, schema elettrico
1. I collegamenti interni di questa macchina sono stati completati quando lasciano la fabbrica, prego non la cambiano, per collegare appena l'alimentazione elettrica 220V e la messa a terra protettiva per lavorare.
2. Interfaccia di semaforo: Uso di semaforo di tensione 2A24V.
3. Interfaccia anti-favolosa infrarossa: il dispositivo antiradiazione infrarosso esterno ed il segnale di commutatore dell'uscita antiradiaziona possono essere collegati.
4. Interfaccia al suolo di senso: sostenga il senso al suolo esterno. Nel per mezzo di un sensore a terra esterno, dovete soltanto collegare l'uscita del segnale di commutatore dal sensore a terra.
5. Interfaccia di controllo di parcheggio del cavo dell'interfaccia del sistema: colleghi il segnale di commutatore dal sistema a questa interfaccia controllare la barriera.
6. Iniziare limite ed atterrare l'uscita del segnale di limite: segnale di commutatore dell'uscita COM/NO/NC al sistema informare lo stato corrente della barriera.
7. Interfaccia di comunicazione della LATTA o di RS485: Il software del PC può essere usato per dirigere più di 15 barriere.
lista 6.Packing
| Nome | Specificazione | Qty | Unità | Nota |
| Vite di esagono | M12*70 | 2 | Pezzo | Riparazione dell'asta |
| Presspan dell'asta | 1 | pezzo | ||
| Montaggio dell'asse | 2 | pezzo | Riparazione del caso | |
| Bullone di espansione | M12*150 | 4 | unità | Riparazione del caso |
| Chiave di caso | 2 | unità | ||
| Regolatore a distanza | 2 | unità | ||
| Istruzione | 1 | pezzo |
manutenzione 7.Product
1 tenga il portone della barriera pulito
2 controlli mai il mese dei giunti nel caso di tutte le parti sciolte.
3 controlli l'elasticità della molla dopo il portone della barriera che esegue 3000 volte.
4 controlli le parti facilmente logore (come la molla, il commutatore di limite), ogni mezzo anno e rinnovilo.
5 distanze telecomandate saranno accorciate o non lavorare nel caso come la grande selezione dell'oggetto, la batteria che esaurisce, tempi estremi.
